铸钢件超声波检测一、二级焊缝UT检测比例是多少？

铸钢件超声波检测一、二级焊缝比例是多少？

一级焊缝要求：

对每条焊缝长度的100%进行超声波探伤检测；

二级焊缝要求：

对每条焊缝长度的20%且不小于200mm进行超声波探伤检测；

根据《GB50205-2001焊缝质量等级及缺陷分级》中规定对一级、二级焊缝不允许存在 如表面气孔，夹渣，弧坑裂纹，电弧擦伤等缺陷，一级焊缝还不应有咬边，未焊满和根部收缩等缺陷。

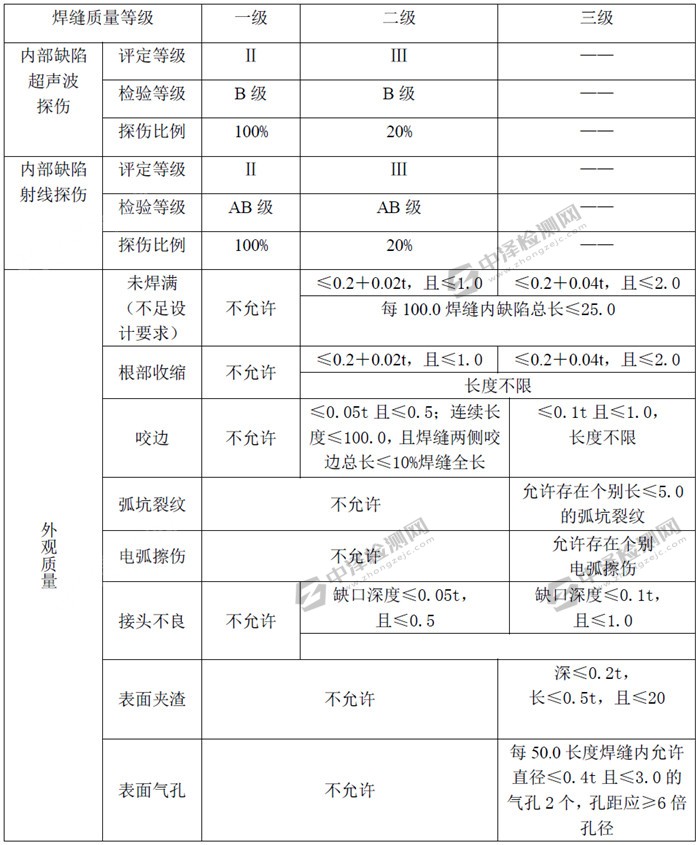

1、探伤比例的计数方法应按以下原则确定：

（1）对工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度应不小于200mm，当焊缝长度不足200mm时，应对整条焊缝进行探伤；

（2）对现场安装焊缝，应按同一类型、同一施焊条件的焊缝条数计算百分比，探伤长度应不小于200mm，并应不少于1条焊缝。

2、表内t为连接处较薄的板厚。

3、表中单位为mm。
